選型表

XMS-1D選型備注：電流輸出模塊（X模塊）DC4~20mA負載電阻≤500Ω；DC0~10mA負載電阻≤1000Ω；電壓輸出模塊負載電阻≥200KΩ。

產品概述

紹興中儀研制的XMS系列數字轉速顯示儀可與光電脈沖傳感器，齒碼盤磁感應信號，DC4~20mA兩線制脈沖，標準TTL脈沖信號等各種速度傳感器配合使用，實現對各種現場的轉速和速度等物理量的測量顯示、報警控制和變送輸出。其zui高測量頻率可達到10KHz，***小測量分辨率可達到0.01Hz；通過串行通信口，可在上位計算機中實現全部儀表參數的讀寫；還可為傳感器提供DC24V（或12VDC）電源。

技術參數

1、輸入規格：頻率，0~10KHz；信號幅度，5~32V、50mV~10V、4~20mA

2、測量精度：0.1%F.S±1個字自動對溫漂、時漂進行補償；

3、數字轉速顯示儀的顯示范圍：-1999~9999

4、報警輸出：常開常閉觸點容量為2A/220VAC或2A/24VDC，阻性負載；繼電器觸點接感性負載時，負載兩端必須接火花吸收電路，并且帶載能力相對減小。

5、變送輸出：電流信號變送輸出0~20mA、4~20mA（負載電阻≤500Ω），0~10mA （負載電阻≤1000Ω）。電壓信號變送輸出0~5V、1~5V（負載電阻≥200kΩ）。

6、變送精度：±0.3%F.S±1個字。

7、通訊方式：RS232C，RS485，波特率1200~19200bps，16位求和校驗

8、通訊接口：RS485串行通訊接口、RS232C串行通訊接口

9、配電輸出：24VDC或12VDC（25mA）

10、使用環境：環境溫度0~50℃，相對濕度≤85%，避免強腐蝕氣體

11、供電電源：開關電源AC100~240V（50hz/60Hz），DC24V±10%

12、產品功耗：≤4W

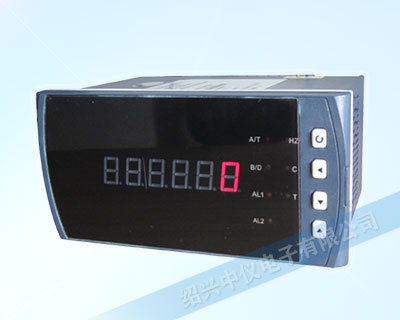

XMS-1D轉速表結構與工藝特點

結構設計：硬件模塊化設計，方便擴展輸出功能，可按需選配繼電器報警、變送輸出、通訊接口等模塊。

工藝優勢：采用表面貼裝工藝，多重保護和隔離設計，抗干擾能力強，可靠性高。

電源特性：寬范圍輸入開關電源，適配多種供電環境，適應性強。

XMS-1D轉速表功能特點

多信號適配：可與光電脈沖、齒碼盤磁感應、4-20mA 兩線制脈沖、標準 TTL 脈沖等多種速度傳感器配合使用。

測量方式：采用測周期方法測量輸入信號，精確穩定，還具備零點和滿度修正、數字濾波、傳感器故障處理等功能。

數據交互：支持串行通信，可在上位計算機中讀寫全部儀表參數，也可擴展打印接口等實現數據記錄。

應用場景：適用于工業生產中各類旋轉機械的轉速監控，如電機、風機、泵類等設備，同時也可用于線速度、頻率等相關物理量的測量與控制。

XMS-1D轉速表選型要點

明確輸入信號類型（如磁電、光電、TTL 等）與幅度，匹配儀表輸入規格。

根據需求選擇報警輸出數量、是否需要變送輸出及通訊接口類型。

確認傳感器所需外供電源規格，選擇對應外供電源配置。
