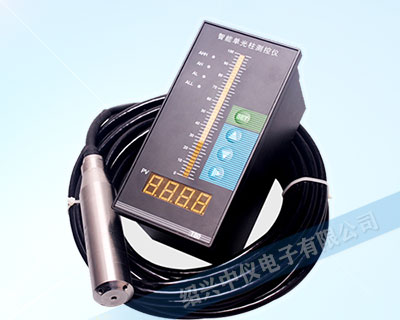

更新時間：2026年03月07日，不同批次，ZY-T80光柱顯示液位控制儀外觀及包裝或許略有不同，出廠前均經過嚴格檢測。
ZY-T80光柱顯示液位控制儀的應用范圍非常廣泛，可以用于家庭、工業、農業等領域。在家庭中，光柱顯示液位控制儀可以用于水箱、水池等水體的監測和控制，確保家庭用水的安全和便利。在工業中，水位顯示控制儀可以用于化工、制藥、食品等行業的生產過程中，確保生產過程中的水位控制和安全。在農業中，水位顯示控制儀可以用于灌溉系統的水位控制，確保農田的灌溉效果和水資源的合理利用。
光柱顯示液位控制儀是一種用于監測和控制液位的設備。它通過光柱的變化來顯示液位高度，并且可以通過控制閥門或泵來實現液位的控制。下面我們來詳細了解一下光柱顯示液位控制儀的工作原理、特點和應用場景。
1、ZY-T80系列液位顯示控制儀又名光柱顯示控制儀或水位控制儀，是集液位顯示儀和液位控制儀為一體的智能儀表，同時集數字儀表與模擬儀表于一體，可對溫度、壓力、液位、速度等測量信號進行數字量顯示控制（高亮度LED數碼顯示）及相對模擬量顯示（光柱顯示），液位控制儀使測量值的顯示更為清晰直觀，并可選擇雙光柱顯示方式。
2、液位顯示控制儀采用多種輸入無跳線設置，使每臺儀表僅通過簡單快捷的參數設置，即可適配多分度號。
3、液位顯示控制儀采用微處理器進行控制運算，可對非線性輸入信號進行精度極高的線性矯正測量。
液位顯示控制儀面板高清刻度0~100%光柱顯示方式直觀顯示液位量程(如罐體內部液位高度，水池內部水位高度等)，底部大屏高亮度LED數值顯示，4路報警燈在有報警狀態時，相應的紅燈亮起。

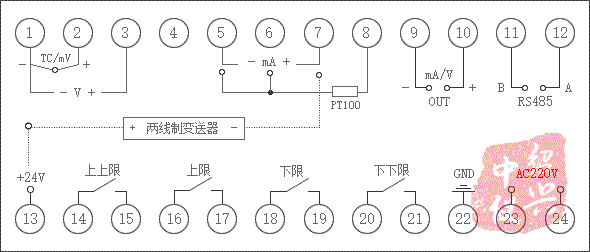

儀表選型
| 產品型號 | 參數代碼 | 液位顯示控制儀參數說明 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| ZY-T | □□□－□□－□□－□□－□□ | ||||||||||
| 外形特征 | 8 | 160×80mm(橫)；80×160mm(豎) | |||||||||
| 控制作用 | 01 03 04 | 測量顯示 三位式控制 四限控制或四限報警輸出 | |||||||||
| 通訊方式 | □ | 請參見"通訊方式" | |||||||||
| 輸出方式 | □ | 請參見"變送輸出方式" | |||||||||
| 輸入類型 | □□ | 請參見"輸入類型" | |||||||||
| ***報警方式 | N H L | 無報警（可省略） 上限控制/報警（四限控制/報警2H） 下限控制/報警（四限控制/報警2L） | |||||||||
| 第二報警方式 | N H L | 無報警（可省略） 上限控制/報警（四限控制/報警2H） 下限控制/報警（四限控制/報警2L） | |||||||||
| 饋電輸出 | P | DC24V饋電輸出 | |||||||||
| 供電方式 | W T 省略 | DC24V供電 AC90～265V供電（開關電源） AC220V供電（線性電源，可省略） | |||||||||
| 顯示方式 | X 省略 | 橫式液位顯示控制儀 豎式液位顯示控制儀 | |||||||||
輸入類型表
| 代碼 | 輸入類型 | 測量范圍 | 代碼 | 輸入類型 | 測量范圍 | 代碼 | 輸入類型 | 測量范圍 |
|---|---|---|---|---|---|---|---|---|
| 01 | B | 400～1800℃ | 09 | Pt100.1 | -99.9～199.9℃ | 17 | 30～350Ω | -1999～9999d |
| 02 | S | 0～1600℃ | 10 | Cu50 | -50.0～150.0℃ | 18 | 特殊規格 | 用戶特定 |
| 03 | K | 0～1300℃ | 11 | Cu100 | -50.0～150.0℃ | 19 | 4～20mA開方 | -1999～9999d |
| 04 | E | 0～1000℃ | 12 | 4～20mA | -1999～9999d | 20 | 0～10mA開方 | -1999～9999d |
| 05 | T | -200～400℃ | 13 | 0～10mA | -1999～9999d | 21 | 1～5V開方 | -1999～9999d |
| 06 | J | 0～1200℃ | 14 | 1～5V | -1999～9999d | 22 | 0～5V開方 | -1999～9999d |
| 07 | Wre | 0～2300℃ | 15 | 0～5V | -1999～9999d | 23 | 可切換輸入 | 詳見下表 |
| 08 | Pt100 | -200～650℃ | 16 | 0～20mA | -1999～9999d | 24 | 頻率輸入 | 0～5kHz |
全切換輸入只需設定儀表二級參數，即可切換輸入多種分度號，可輸入分度號如下：
| 代碼 | 輸入類型 | 代碼 | 輸入類型 | 代碼 | 輸入類型 | 代碼 | 輸入類型 | 代碼 | 輸入類型 |
|---|---|---|---|---|---|---|---|---|---|
| 01 | B | 05 | T | 09 | Pt100.1 | 14 | 1～5V | 18 | 1～5V開方 |
| 02 | S | 06 | J | 10 | Cu50 | 15 | 0～5V | 19 | 0～5V開方 |
| 03 | K | 07 | WRe | 12 | 4～20mA | 16 | 4～20mA開方 | ||
| 04 | E | 08 | Pt100 | 13 | 0～10mA | 17 | 0～10mA開方 |
變送輸出
| 選型代碼 | 0 | 2 | 3 | 4 | 5 | 8 |
|---|---|---|---|---|---|---|
| 輸出方式 | 無輸出 | 4～20mA | 0～10mA | 1～5V | 0～5V | 特殊規格 |
通訊方式
| 選型代碼 | 0 | 2 | 4 | 8 | 9 |
|---|---|---|---|---|---|
| 通訊方式 | 無通訊 | RS-232 | RS-422 | RS-485 | 特殊規格 |
選型說明
1、同種分度號，選型代碼和儀表編程代碼不同，在液位顯示控制儀設定時請注意。
2、四限控制或四限報警輸出為四個繼電器控制輸出，用戶可自行修改內部參數以設定需要的控制或報警方式。（四限控制/報警僅T.C80、S80和C90系列提供，2H代表兩個上限控制/報警，2L代表兩個下限控制/報警）。
3、常用型號：
①ZY-T803-00-12-HL(配套ZYK24系列液位變送器，帶上下限繼電器報警，AC220V電源供電)。
②ZY-T801-00-12-N-P：光柱液位測量顯示，儀表無通訊，無變送輸出，4-20mA電流輸入，帶饋電DC24V輸出，儀表為外型為160×80mm橫式。
③ZY-ST801-02-03-N：光柱測量顯示，儀表無通訊，帶4-20mA變送輸出，K分度號輸入，AC220V供電，儀表外型為豎式80×160mm。
④ZY-T803-01-08-HL：液位測量顯示和控制，儀表無通訊，無變送輸出，Pt100輸入，帶上/下限報警（控制輸出），AC220V供電，外型為160×80mm橫式。
⑤ZY-ST803-02-12-HL：液位測量顯示和控制，儀表無通訊，帶4-20mA變送輸出，Pt100輸入，帶上/下限控制輸出，AC220V供電，外型為80×160mm豎式。
⑥ZY-ST804-01-12-HHLL-P：液位帶光柱測量顯示和控制，儀表無通訊及變送輸出，4-20mA輸入，帶四限控制輸出（上上限報警、上限報警、下限報警和下下限報警），AC220V供電，帶饋電DC24V輸出。
參數設置
在基本顯示狀態下，按SET鍵并保持3秒鐘，即進入現場參數表。用方向鍵可修改參數值，長按SET鍵可退出設置參數狀態。設置PASS=555，可進入系統參數設置狀態，設置完成后按SET鍵并保持3秒鐘，保存退出。
一、工作原理
T80光柱顯示液位控制儀的工作原理是利用光的折射原理。當液位高度變化時，光線在液體和空氣之間的折射角度也會發生變化，從而導致光線的彎曲程度發生變化。通過這種變化，光柱的長度也會發生變化，從而實現液位的顯示。
SWP-T80光柱顯示液位控制儀通常由光源、光柱、光電傳感器、控制電路等組成。光源發出光線，經過光柱后，被光電傳感器接收。當液位高度變化時，光線的折射角度也會發生變化，從而導致光線在光柱內部的彎曲程度發生變化。光電傳感器可以感知到這種變化，并將信號傳輸給控制電路。控制電路可以根據信號的變化來控制閥門或泵的開關，從而實現液位的控制。
二、技術說明
1. 顯示直觀：光柱顯示液位控制儀采用光學原理，可以直觀地顯示液位高度，方便操作人員進行監測和控制。
2. 精度高：光電傳感器可以精確地感知光線的變化，從而實現高精度的液位監測和控制。
3. 可靠性強：光柱顯示液位控制儀采用了先進的控制電路和閥門或泵控制系統，具有高可靠性和穩定性。
4. 適用范圍廣：光柱顯示液位控制儀適用于各種液體的監測和控制，包括水、油、酸、堿等。
5. 安裝簡便：光柱顯示液位控制儀安裝簡便，不需要進行復雜的調試和校準，可以快速投入使用。
三、應用場景
光柱顯示液位控制儀廣泛應用于各種工業領域，如化工、石油、制藥、食品等。具體應用場景包括：
1. 液體儲罐：光柱顯示液位控制儀可以用于監測和控制各種液體儲罐的液位，包括水、油、酸、堿等。
2. 化工反應釜：光柱顯示液位控制儀可以用于監測和控制化工反應釜中的液位，確保反應過程的安全和穩定。
3. 污水處理設備：光柱顯示液位控制儀可以用于監測和控制污水處理設備中的液位，確保設備的正常運行。
4. 食品加工設備：光柱顯示液位控制儀可以用于監測和控制食品加工設備中的液位，確保生產過程的衛生和安全。
總之，光柱顯示液位控制儀是一種非常實用的液位監測和控制設備，具有直觀、精度高、可靠性強、適用范圍廣、安裝簡便等特點，廣泛應用于各種工業領域。
