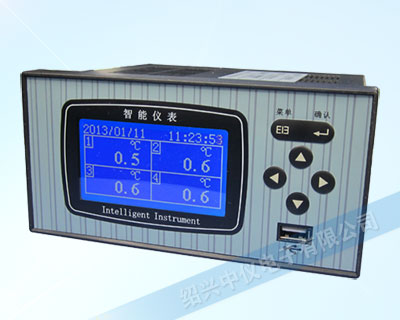

ZYW203RE藍屏無紙數據記錄儀采用高性能的ARM Cortex-M3 32位的RISC內核，配備256M 大容量的FLASH閃存芯片存貯歷史數據，輔以大規模集成電路和圖形液晶顯示器的新型智能化記錄儀表，儀表顯示信息量大、兼容性、操作簡單、界面友好，可同時實現4路信號采集、記錄、顯示和2路報警，還可以實現儀表現場總線的通訊、控制功能；配合軟件實現儀表現場總線集散監控系統。

功能特點

1、ZYW203-RE采用高性能的ARM Cortex-M3 32位的RISC內核，可同時實現4路信號采集、記錄、顯示和2路報警；

2、采用256M 大容量的FLASH閃存芯片存貯歷史數據，掉電*丟失數據；

3、全隔離*輸入，可同時輸入多種信號，無需更換模塊，通過軟件組態即可；

4、顯示工程量數據的數值范圍更寬，可顯示4 位數值：-999~9999；

5、剪貼板的復制和粘貼功能方便用戶的參數設置；

6、2路繼電器報警輸出，同時指示各路報警的下下限、下限、上限、上上限報警；

7、藍屏無紙數據記錄儀支持外接微型打印機，手動打印數據、曲線，滿足用戶現場打印的需求；

8、配備標準USB接口，兼容市面上所有U盤；歷史數據轉存快捷方便；

9、標準串行通訊接口：RS232C和RS485，支持Modbus RTU協議；

10、采用高效綠色開關電源，交直流兩用，85～264VAC或120～370VDC電壓輸入，輸入頻率范圍47～63Hz；

11、儀表集成硬件實時時鐘，掉電情況下時鐘也能準確運行，更方便企業計量管理。

技術參數

屏幕：128*64點陣藍屏液晶顯示器（LCD）；

精度：實時顯示：±0.2%F.S.；曲線顯示：±0.5%F.S.；追憶精度：±0.2%F.S.；（注：熱電偶應去掉冷端誤差；）

輸入規格：全隔離*輸入，1～4通道信號輸入，通道間全隔離，隔離電壓大于1000V；

隔離阻抗：20MΩ@1000V；

記錄容量：64/128/192/248MB（FLASH容量可選擇）；

電壓輸入：0-5V、1-5V、0-20mV、0-100mV （>1MΩ）；

電流輸入：0-10mA、0-20mA、4-20mA（阻抗250Ω）；

熱電阻：PT100、Cu50（要求三線電阻平衡，引線電阻<10Ω）；

熱電偶：S、B、K、T、R、E、N、J、F2；

其它藍屏無紙數據記錄儀輸入信號或分度號需在訂貨時說明；

繼電器報警輸出：2路繼電器觸點輸出，觸點容量3A@220VAC /1A@30VDC，可組態上上限、上限、下限、下下限報警；

通訊、打印：通訊接口-RS232C或RS485，波特率-（1200、2400、9600、19200），打印接口-RS232C直接連接微型打印機；

記錄間隔：1秒至240秒，共分11檔：1/2/4/8/12/24/36/60/120/180/240秒可選；

記錄時間：記錄時間的長短與FLASH存儲器容量、輸入點數、記錄間隔有關。

數據備份和轉存：1G、2G、4G、8G、16G及其它可以兼容的U盤；

熱電偶冷端補償誤差：±1℃ ；

斷電保護：內置FLASH存儲器保護參數和歷史數據，斷電后可*保存；

集成硬件時鐘：掉電后也能準確運行；

時鐘誤差：±1分/月；

供電電源：85VAC-264VAC，47～63HZ；

環境溫度：0～50℃、避免日光直曬；

環境濕度：0～85%R.H；

藍屏無紙數據記錄儀凈重：≤1.0Kg

無紙數據記錄儀怎么用

1、藍屏無紙數據記錄儀采用藍屏顯示，更“靚麗"，采用廠商128*64點陣藍屏液晶顯示器，讓經濟型的小表記錄儀也絢麗起來，品質提升價格不升，改變由這里開始。

2、產品通道電源全隔離，使性能更穩定，可實現從采樣的物理隔離，到采樣的供電隔離到傳感器的配電隔離；真真正正實現了全隔離儀表在現場抗干擾性更強，現場使用更加穩定。

3、藍屏無紙數據記錄儀的USB全兼容更便捷，可以做到U盤兼容無*，1G、2G、4G 8G…16G；兼容sandisk、郎科、金士頓等品牌；兼容OEM、非品牌山寨U盤，讓使用無拘無束，更自由自在。
