更新時間：2026年03月07日，不同批次，EX500R電力無紙記錄儀外觀及包裝或許略有不同，出廠前均經過嚴格檢測。
點擊查閱替代新產品：/xuanxing/8.htm

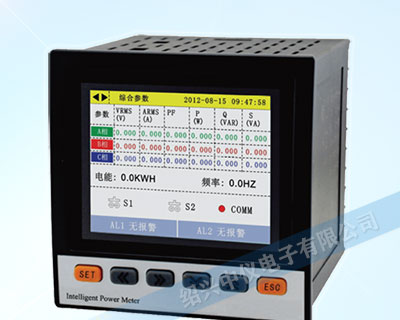

EX500R電力無紙記錄儀可測量三相交流電路中的真有效值電壓、電流、頻率、有功功率、無功功率、功率因數、有功電度值、無功電度值等參數；同時記錄電壓、電流、有功功率、功率因數、有功電度值、無功電度值。可生成電量日?qǐng)?bào)表、月報表；且可通過U盤或SD卡將記錄參數曲線及歷史數據和電量報表轉存到PC機上進行數據分析，提供RS485通訊接口，支持MODBUS-RTU協議。電量無紙記錄儀廣泛應用于低壓配電柜、工業自動化、智能型開關柜、樓宇自動化、能源管理系統等。
功能參數
·EX500R電力無紙記錄儀采用320*240TFT彩色液晶顯示屏，
·可測量三相電壓、電流、有功功率、無功功率、視在功率、功率因數、頻率及總有功電度、總無功電度，
·對三相電壓、三相電流、有功功率、功率因數進行實時曲線記錄和數據記錄存儲，
·對總有功電度、總無功電度進行累計存儲，并生成日?qǐng)?bào)表、月度報表，
·儀表內部有8M的FLASH存儲器用于數據保存，支持外部U盤和SD卡轉存功能，
·開關輸出：2路AL1、AL2繼電器開關（報警）輸出，
·可選模擬量輸出：1路模擬量變送輸出，DC4-20mA，
·可選開關量輸入：2路S1、S2用于“遙測”電氣開關狀態，
·可選提供RS485通訊接口，支持MODBUS-RTU協議，
·可連接面板式微型打印機，可手動打印歷史數據和歷史曲線，可自動打印實時數據及累積電量報表，
·SD卡自動備份歷史數據可用PC專用軟件打開，如有需要請聯系紹興中儀電子有限公司售后服務部。
| 網絡 | 三相三線、三相四線 |
|---|---|
| 電壓額定值 | 3*57.7/100V，3*220/380V |
| 電壓過負荷 | 持續:1.2倍，瞬時:2倍/10S |
| 電壓功耗 | <1VA(每相) |
| 電壓阻抗 | ≥300KΩ |
| 電壓精度 | RMS測量 精度0.5%F.S |
| 電流額定值 | 3*5(6)A |
| 電流過負荷 | 持續:1.2倍，瞬時:4倍/10S |
| 電流功耗 | <0.4VA (每相) |
| 電流阻抗 | <20mΩ |
| 電流精度 | RMS測量 精度0.5%F.S |
| 頻率 | 45～60Hz，精度0.1Hz |
| 電能 | 有功電能精度1級，無功電能精度2級 |
| 功率 | 有功電能、無功、視在功率精度1級 |
| 顯示 | 可編程設置、切換、分辨率320*240，TFT彩色液晶顯示 |
| 電源工作范圍 | AC/DC100～240V，電源功耗≤8VA |
| 輸出數字接口 | RS485，采用MODBUS-RTU協議，RS485通訊響應時間間隔典型值為1S |
| 報警輸出 | 2路開關輸出，AC250V/3A或DC30V/5A |
| 模擬量輸出 | 1路模擬量變送輸出 DC4-20mA 帶負載＜600Ω |
| 工作、存儲環境 | 工作環境：-10℃～+50℃，濕度＜85%RH 無結 存儲環境：-20℃～+55℃，濕度＜75%RH無結露 |
| 抗干擾能力 | 靜電抗干擾能力：IEC61000-4-2，Level2 輻射抗干擾能力：IEC61000-4-3，Level3 快速瞬間脈沖群抗干擾性試驗：IEC61000-4-4，Level4 浪涌抗干擾性試驗（1，2/50us-8/20us）：IEC61000-4-5，Level4 |
| 隔離耐壓 | 信號輸入和電源之間AC2000V |
| 絕緣 | 輸入、輸出、電源對機殼＞5MΩ |
| 尺寸 | 96W×96H×100L |
電力無紙記錄儀接線注意事項
1、電壓輸入：輸入電壓應不高于產品的額定輸入電壓，否則應考慮使用PT。
2、電流輸入：標準額定輸入電流為5A，大于5A的情況應使用外部CT，如果使用的CT上連有其它儀表，接線應采用串接方式。
3、要確保輸入電壓，電流相對應，相序一致，方向一致，否則會出現數值和符號錯誤(功率和電能)。
4、儀表輸入網絡的配置根據系統的CT的個數決定，在2個CT的情況下，選擇三相三線兩元件方式，在3個CT的情況下，選擇三相四線三元方式，儀表接線，儀表編程中設置的輸入網絡Link，應該同所有測量的負載的接線方式一致，不然會導致儀表測量的電壓或功率不正確。
電力無紙記錄儀安裝尺寸圖（外形及安裝開孔尺寸，單位：mm）
外形：96W×96H×104.6L、開孔：92×92mm
1、電力無紙記錄儀一定電源線不要接錯。
2、電壓信號輸入要注意相序。
3、電流信號輸入要按接線圖上標識的同名端連接，*號為同名端電流流入端。
4、接線方式要與用戶菜單“Link”的設置一致。
5、能量脈沖輸出為集電極開路輸出。
6、電力無紙記錄儀供電電源與主測線路之間建議隔離，以免導致漏電開關誤動作。
EX500R電力無紙記錄儀怎么使用？
1.可以打開并查看由SD卡或U盤自動或手動轉存到PC機上“日期.EDZ”或“日期.文件序列號”類型文件。
2.通過歷史曲線、數據列表、圓圖顯示對歷史數據進行分析。
3.導出EXCEL數據。
4.預覽打印歷史曲線、數據列表、圓圖顯示各種歷史數據圖表。
5.通過工具菜單中的統計功能可對歷史數據進行簡單的統計。
6.語言菜單更改簡體中文或英文兩種界面顯示。
7.在歷史曲線顯示界面中，通過編輯菜單中的“添加標簽”、“標簽管理”、“曲線隱藏”等功能可以對歷史曲線分類分段進行分析。
