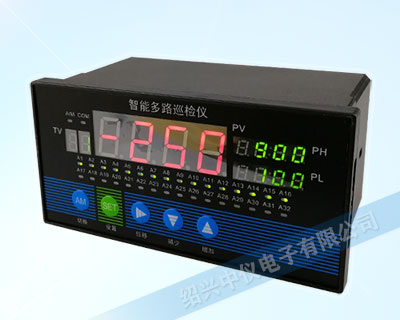

ZY-MD80多路數字巡檢儀采用專用的集成芯片，測量輸入及變送輸出采用數字校正及自校準技術，測量精確穩定，消除了溫漂和時漂引起的測量誤差。本系列儀表做了多重保護和隔離優化設計，抗干擾能力強、可靠性高。

數字巡檢儀表大幅度減少，系統的組成結構相對簡單，多種輸入信號兼容（熱電偶/熱電阻/線性電壓/線性電流/線性電阻等），可與多種傳感器、變送器配合使用，實現對溫度、壓力、液位、長度、容量、力等多種物理量的測量、顯示與報警控制，其適用非常廣泛。

巡檢儀選型

備注：RS485通訊和4-20mA模擬輸出二者選其一，不可同時選擇。

技術指標

◆顯示方式：-999~9999 測量值顯示、-999~9999 設定值顯示

◆1~32 通道號顯示

◆當前通道上限，下限報警值顯示

◆發光二極管工裝狀態顯示

◆高亮度LED 數字顯示

◆測量精度：±0.5%FS±1d 或±0.2%FS±1d

◆輸入信號：

熱電偶：K、E、S、B、J、T、R、N 等，冷端溫度自動補償

熱電阻：Pt100、Cu50 等，各引線電阻均應小于10Ω

直流電壓： mV、0~5V、1~5V、0~10V（外接分壓電阻）等

直流電流：0~10mA、0~20mA、4~20mA 等

線性電阻：0~400Ω（遠傳壓力表）

◆報警功能：上限、下限等方式

◆變送輸出精度：±0.3%FS，負載能力:500Ω

◆繼電器接點容量：AC240V/3A@DC24V/3A（無感阻性負載）

◆儀表工作電壓：AC220V±10V，功耗≤5W

◆儀表開孔尺寸：152*76mm

◆儀表外形尺寸：160*80*90mm

◆儀表凈重重量：<1kg

◆工作環境：溫度：0~50℃、相對濕度：<85%，無腐蝕性氣體，無震動場合

◆技術指標為本系列儀表通用指標，功能配置請以實物為準。

◆技術指標若有與實物儀表不一致時，請以實物為準。

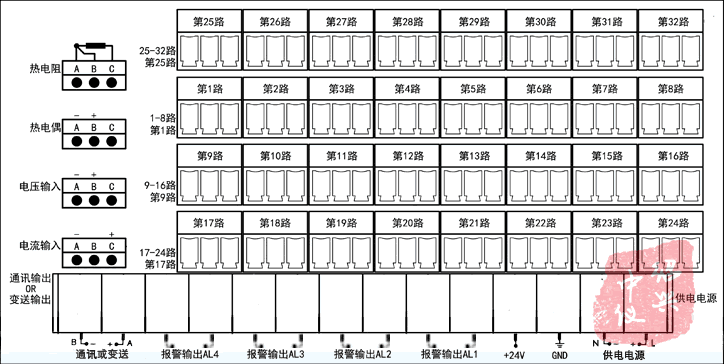

圖：ZY-MD80系列多路數字巡檢儀接線圖

多路數字巡檢儀設置

ZY-MD80多路數字巡檢儀適用于需要進行多測量點巡回檢測的系統，可巡回檢測多路測量信號，各通道可同時輸入不同的分度號，采用***新無跳線技術，只需設定儀表內部參數，即可將儀表從一種輸入信號改為另一種輸入信號。

可選擇各輸入通道統一報警控制輸出（或統一變送輸出）或各輸入通道分別報警控制輸出（或分別變送輸出）。各通道統一報警控制輸出可選擇報警帶記憶（任一通道報警未解除將一直報警直至所有通道均無報警）或報警無記憶（巡回至有報警通道時輸出報警，巡回至無報警的通道時則不報警）。

多路數字巡檢儀說明

多路巡檢儀采用先進的微電腦技術及芯片，性能可靠，抗干擾能力強，與各類傳感器、變送器配合使用，可對多路溫度、壓力、液位、流量、重量等工業過程參數進行巡回檢測、報警控制、變送輸出、數據采集及通訊。

多路巡檢控制儀是以單片機PIC16F877為核心、信號轉換處理接口、LED顯示接口、按鍵輸入接口、繼電器輸出控制接口、模擬量輸出接口等組成。

其實現了多種輸入信號轉換處理功能；自動測量和手動測量轉換功能；自動測試和手動測試狀態指示功能；超限（上限或下限）報警指示功能；超限報警控制功能；參數設定輸入功能；模擬量輸出功能。多路巡檢控制儀設計的特點如下：硬件功能軟件化；軟件設計模塊化；參數設定與修改實時化和簡單化；硬件平臺通用化；

功能特點

專用的集成芯片及軟硬件結合的抗干擾處理，穩定性更佳

多種信號輸入，通過菜單設置即可自由更改分度號，操作簡便

采用高亮度LED 數碼清晰直觀的顯示測量值

熱電偶冷端溫度及熱電阻引線電阻自動補償，精確度更高

可對外接的二、三線制變送器提供配電功能

具備光電隔離的變送輸出功能

具備RS232C 或RS485 通訊功能，可與上位機連接構成數據采集系統及控制系統

線性輸入信號儀表可自定義零點和滿度
