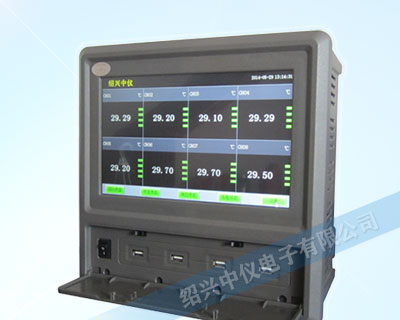

ZYW530RG十寸大屏無紙記錄儀以其豐富的顯示畫面、靈活的操作方式以及強大的記錄、運算、控制和管理功能，在各行各業中獲得了極其廣泛的應用。本產品吸納了國內外數據記錄儀的優點，應用新的顯示技術、微電子技術、數據存儲和通訊技術，是一款功能齊全、操作方便、精確可靠、高性價比的產品。

10寸大屏無紙記錄儀配置彩色液晶觸摸屏顯示。可以接收多種類型的電流、電壓和電阻信號，實現溫度、濕度、壓力、液位、流量、成分以及力、力矩、位移等物理量的顯示、記錄、越限監控、報表生成、數據通訊、信號變送以及流量累計等功能。

10寸大屏無紙記錄儀主要由觸控液晶屏、按鍵、ARM微處理器為核心的主板、主電源、外供變送器電源、數據采集板、信號輸出板、大容量 FLASH 等構成：

可配備不同類型的智能數據采集控制板，根據應用要求選擇。

內置大容量 FLASH，可通過 U盤快速將 FLASH 中的數據轉儲到計算機中。內置的 FLASH 的容量為 70M 或更多至 2G 字節，8 通道時若 10 秒記錄一次可記錄 720 小時 ，可1秒記錄一次所有通道的數據。

數字顯示界面、棒圖顯示畫面、實時（歷史）曲線畫面、報警數據頁面、歷史曲線讀數光標功能。

測量、顯示基本誤差：±0.2% F·S。

可參數設置多點報警功能。

功能特點

○不需要筆和紙記錄，日常維護工作量非常小，運行費用低；

○10寸大屏無紙記錄儀采用高亮度觸控彩色 TFT 液晶屏，CCFL 背光、畫面清晰；

○采用 ARM 微處理器，可同時實現多路（儀器主機內部可支持 64 路以及更多路）信號采集、記錄、顯示和報警；

○采用 70MB 大容量的 FLASH 閃存芯片存貯歷史數據，掉電永不丟失數據；

○全隔離多種輸入，可同時輸入多種信號，無需更換模塊，直接在儀器上設置即可；

○顯示工程量數據的數值范圍更寬可顯示 6 位數值：-999,99~1999.99；

○可以進行參數設置、顯示工程位號，工程單位，有流量累積等功能；

○具有紅色報警顯示，同時指示各路通道的下下限、下限、上限、上上限報警；8 路繼電器報警輸出（訂制產品）；

○顯示精度高，基本誤差為±0.2% F·S；

○內置 GB2312 漢字庫，使用全拼輸入法輸入；

○支持外接微型打印、內置打印機，手動打印數據、曲線，自動定時打印數據，滿足用戶現場打印的需求（訂制產品）；

○配備標準 USB2.0 接口。可使用鼠標鍵盤方便操作，輸出歷史數據轉存快捷方便；

○標準串行通訊接口，帶光偶隔離的 RS485 和 RS232C 以及以太網（選配功能）；

○支持標準 ModBus RTU 通訊協議（選配功能），除支持本公司數據管理軟件外，還支持其它組態軟件；

○采用國際名牌開關電源，能在交流電源 AC 85V~265V 寬電壓范圍內正常工作；

○提供變送器DC24V隔離配電；

○通過 EMCIII 級，保證儀表在惡劣的環境中正常工作。

技術參數

10寸大屏無紙記錄儀采集模塊技術規格

ZYW530RG十寸大屏無紙記錄儀，無紙記錄儀，

10寸大屏無紙記錄儀正式運行前請預熱時間30分以上；周圍使用溫度0℃至+50℃；周圍使用濕度20%至85%RH(沒有結露）；質量約3kg（包含端口每臺約160g）

操作說明

1、為確保安全，接線必須將多通道無紙記錄儀斷電后進行。

2、交流供電的儀表，其（PG）端是電源濾波器的公共端，有高壓，只能接大地，禁止與儀表其它端子接在一起。

3、本網頁給出的為基本接線圖，受端子數量的限制，當儀表功能與基本接線圖沖突時，接線圖以隨機說明為準。

輸入信號接線（當接線模塊與采集模塊組裝后，請勿拆開，拆開會導致接線模塊損壞），以上接線模塊特定。

○1~8 代表八個通道,A、B、C 代表一個通道的三個接線端子；

○熱電偶信號輸入：A 腳接信號輸入正，B 腳接信號輸入負；

○電流信號輸入：A 腳接信號輸入正，B 腳接信號輸入負；

○電壓信號輸入：A 腳接信號輸入負，B 腳接信號輸入正；

○電阻信號輸入：三線制 PT100 鉑電阻接 A、B、C 腳，B 與 C 短接，A 腳單獨接；

○開關量信號輸入：B 腳接信號輸入正，C 腳接信號輸入負。

ZYW530RG十寸大屏無紙記錄儀使用說明

無紙記錄儀是將工業現場的各種需要監視記錄的輸入信號，比如流量計的流量信號、壓力變送器的壓力信號、熱電阻和熱電偶的溫度信號等，通過高性能32位ARM微處理器進行數據處理，一方面在大屏幕液晶顯示屏幕上以多種形式的畫面顯示出來，另一方面把這些監察信號的數據存放在本機內藏的大容量存儲芯片內，以便在本記錄儀上直接進行數據和圖形查詢、翻閱。通過上位機管理軟件，即可了解儀器記錄信息，并可以打印曲線、圖形，列表。

大屏無紙記錄儀怎么用？

1、時間及通道組態。用于組態或修改日期，時鐘，記錄點數和采樣周期。

2、頁面及記錄間隔的組態。各個通道的輸入信號方式，量程上下限，報警上下限，濾波時間常數，以及開方與否的設置。對于流量信號，還可作開方，流量累積和流量，溫度，壓力的補償。

3、由于輸入信號的工程單位繁多，可通過組態選擇合適的工程單位。如果帶有PID控制模塊，可實現PID控制回路。

4、通訊信息的組態。用于微機通訊地址和通訊方式的設置。

5、顯示畫面選擇組態。無紙記錄儀可顯示九畫面或更多畫面的顯示。可通過組態，選擇***需要顯示的畫面。

6、報警信息的組態。每個通道的上上限，上限，下下限和下限報警觸點的設置。

ZYW530RG 10寸大屏無紙記錄儀廠家
