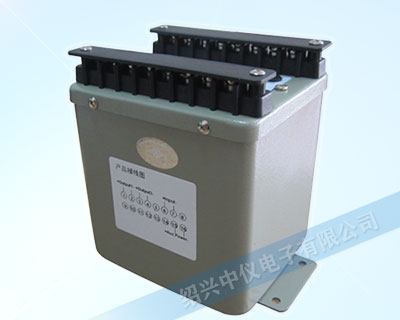

FPW301三相四線有功功率變送器是一種能將被測有功功率轉換成直流輸出的儀器，其轉換成的直流電流或電壓為線性比例輸出，并能反映出被測功率在線路中的傳輸方向。它適用于頻率為50Hz、60Hz及特殊頻率的各種三相四線線路，配以適當的指示儀表或裝置，可應用于發電廠和輸變電系統及其它對功率測量要求較高的場所。

FPW/FPK用一組信號輸入，便可測量有功功率、無功功率。有功功率、無功功率對應的兩個直流輸出是隔離的。

技術參數

◆準確度等級：0.2％

◆長期穩定度：≤±0.2%/年，無累計誤差

◆溫度影響：≤100ppm/℃

◆響應時間：＜400ms

◆輸出紋波：＜0.4% (峰-峰值)

◆輸入功耗：電流＜0.2VA，電壓＜0.1VA

◆工作頻率：標稱頻率±10%

◆輸出負載：

　電流輸出 額定10V壓降 ***大15V壓降（可選）

　電壓輸出 額定2mAzui大 5mA輸出

◆輸出負載影響：＜0.1% （額定負載范圍內）

◆輔助電源：額定電壓 80%-120% 額定頻率 90%-110%

◆允許過量輸入：

　電流 3倍連續 10倍30秒 50倍1秒，

　電壓 ***大2倍連續

◆電壓試驗：輸入/輸出/電源與外殼之間2kV AC1minIEC688

◆沖擊試驗：ANSI C37.90a/1973 ，IEC 255-4（5kV 1.2/50us脈沖電壓）

◆校正幅度：滿度***小±3%，零點***小±1%

◆磁場影響：0.4kA/m 磁場強度變化＜0.05%

◆工作條件：溫度-10～55℃ 相對濕度 ≤95% 無凝露

◆貯藏條件：溫度-40～70℃ 相對濕度 ≤95% 無凝露

選型參數

FPW有功/FPK無功功率變送器

常用型號：

1、FPW201-V3-A2-F1-P2-O3，鐵殼功率變送器，輸入三相三線380V/5A/50Hz，輸出4~20mA，供電電源AC220V。

2、FPW301-V2-A1-F1-P2-O3，鐵殼功率變送器，輸入三相四線220V/1A/50Hz，輸出4-20mA，供電AC220V。

3、FPK301-V2-A1-F1-P2-O3：鐵殼功率變送器，輸入三相四線220V/1A/50Hz，輸出4-20mA，電源：AC220V。

FPW301三相四線有功功率變送器是一種能將被測三相四線有功功率轉換成直流輸出的儀器。其轉換成的直流電流或電壓為線性比例輸出，并能反映出被測功率在線路中的傳輸方向。它們適用于頻率為50Hz、60Hz及特殊頻率的各種單、三相(平衡或不平衡)線路，配以適當的指示儀表或裝置，可廣泛地應用于發電廠和輸變電系統及其它對功率測量要求較高的場所。

FPW301三相四線有功功率變送器接線

FPW301三相四線有功功率變送器采用ASIC芯片（特制變送器厚膜電路）、超線性電壓、電流互感器等全套進口散件，配以進口生產設備和電腦檢測校驗系統，按國際質量保證體系ISO9001：2000組裝生產，規格全，品位高。有電壓、電流、有功功率、無功功率（跨相或正弦無功）、有功電能、無功電能、頻率、功率因數、直流電壓、直流電流、功率總加器等全系列各種規格的電量變送器，該系列產品集成化程度高，工作更加可靠，具有優異的溫度特性和長期穩定性，良好的抗電沖擊性能和過載能力，高水準的精確度和線性度，是一種不需要經常校驗和維護、完全可信賴的理想的第三代電量變送器。 FP系列變送器符合IEC、ANSI、BEAMA等相關標準的要求，達到國際同類產品的先進水平。Fp系列變送器廣泛應用于國家重點電力工程和全國各級電力調度系統，還遠銷歐美、東南亞等世界各地。

注：輔助電源功耗≤7VA。

型號例舉：FPW301-V1-A2-F1-P2-O3（866W）：電廠用FPW201三相三線有功功率變送器，輸入100V/5A/50Hz，輸出4-20mA，供電電源AC220V。

FPW301有功功率變送器廠家
