FPPF型功率因數變送器可將同一負載的交流電流和電壓之間的功率因數，轉換成按線性比例輸出的直流電流或電壓。配以相應的指示儀表或裝置，可供電力系統或其它工業部門使用。

FPPF功率因數變送器適用于單相線路，三相三線、三相四線平衡線路，對于不同線路，僅改變接線方式，即可用同一變送器測量線路功率因數。

技術參數

◆ 準確度等級：0.2％

◆ 長期穩定度：≤±0.2%/年，無累計誤差

◆ 溫度影響：≤100ppm/℃

◆ 響應時間：＜400ms

◆ 輸出紋波：＜0.4% (峰-峰值)

◆ 輸入功耗：電流＜0.2VA，電壓＜0.1VA

◆ 工作頻率：標稱頻率±10%

◆ 輸出負載：

　·電流輸出 額定10V壓降 ***大15V壓降（可選）

　·電壓輸出 額定2mA ***大5mA輸出

◆ 輸出負載影響：＜0.1% （額定負載范圍內）

◆ 輔助電源：額定電壓 80%-120% 額定頻率 90%-110%

◆ 允許過量輸入：

　·電流 3倍連續 10倍30秒 50倍1秒，

　·電壓 ***大2倍連續

◆ 電壓試驗：輸入/輸出/電源與外殼之間2kV AC 1min IEC688

◆ 沖擊試驗：ANSI C37.90a/1973，IEC 255-4（5kV 1.2/50us脈沖電壓）

◆ 校正幅度：滿度***小±3%，零點***小±1%

◆ 磁場影響：0.4kA/m 磁場強度變化＜0.05%

◆ 工作條件：溫度-10～55℃ 相對濕度 ≤95% 無凝露

◆ 貯藏條件：溫度-40～70℃ 相對濕度 ≤95% 無凝露

技術選型

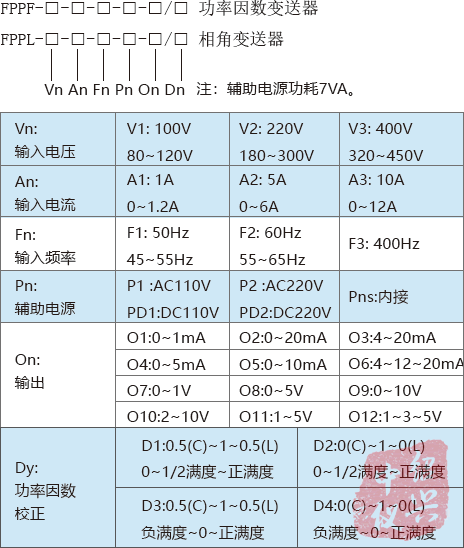

FPPF功率因數變送器選型圖

選型舉例：FPPF-V1-A1-F1-P2-O6-D1

FPPF功率因數變送器(電廠用)

簽定訂貨合同時應詳細寫明所需要的型號、規格，對所選擇的型號、規格按下列格式要求將代號填入，特殊規格文字說明。

例1:FPPF-V1-A2-F1-P2-08/D1

功率因數變送器

輸入：100V 5A 50Hz

輔助電源：AC 220V

輸出：0～5V/0.5(C)～1～0.5(L)

例2：FPPF～V1～A2～F2～P1～01/D4

功率因數變送器

輸入：100V 5A 60Hz

輔助電源：AC 100V

輸出：-1mA～0～1mA / 0（C）～1～0（L）
