電量變送器：電流變送器，電壓變送器，功率變送器，頻率等變送器
更新時間：2026年03月07日，不同批次，ZYD-AI交流電流變送器外觀及包裝或許略有不同，出廠前均經過嚴格檢測。
電流變送器ZYD-AI-A1-O1-P1（單相電流，輸入0-5A/50Hz，輸出4-20mA，供電AC220V）。
電流變送器是電力監控系統的重要元件，其作用是將交流單相電流轉換成直流電壓或直流電流標準信號。同時，它還承擔強電系統和弱電系統（比如，計算機系統）的隔離作用，以保護計算機采集系統輸入不被高壓的交流電壓所擊穿。
產品型號

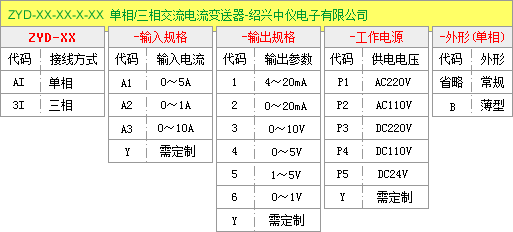

交流電流變送器選型圖
ZYD-AI-A1-O1-P1(此型號為單相交流電流變送器，5Aac CT變比電流信號輸入，輸出4~20mADC，工作電源AC220V，外形為常規黑殼)。
ZYD-3I33-A2-O1-P1(此型號表示三相交流電流變送器，A/B/C三相AC0-1A輸入，對應三路4-20mA輸出，工作電源AC220V。)
電流變送器精度等級高0.2%、線性度高。
采用優質元器件，集成度高，免于定期校驗。
35mm標準導軌安裝或底座螺釘安裝固定，通用性強。
輸入/輸出/電源/外殼之間相互隔離，可靠性高。
| 輸入負載 | 電流互感器CT：≤0.2VA |
|---|---|
| 超負荷能力 | 持續：2倍；瞬時：電流10倍（5秒） |
| 精度 | ±0.2%、±0.5% |
| 響應時間 | ＜400ms |
| 輸出電壓 | DC0～10V、DC1～5V(負載電阻＝輸入電壓/DC10mA) |
| 輸出電流 | DC0～20mA、DC4～20mA(負載電阻＝DC10V/輸出電流) |
| 輸出波紋 | ≤0.5% RO |
| 輸出負載 | 電流輸出時≤750Ω |
| 輸出零點校調 | ≤±20%RO |
| 輸出滿度校調 | ≤±20%RO |
| 工作環境溫濕度 | -10～55℃ / 小于70%相對濕度（無冷凝狀態） |
| 貯存環境溫濕度 | -20～70℃ / 小于80%相對濕度（無冷凝狀態） |
| 外殼 | ABS工程塑料 |
| 隔離 | 輸入/輸出/電源/外殼相互隔離 |
| 耐壓強度 | AC2KVrms/min |
| 絕緣阻抗 | DC500V時大于100MΩ |
| 工作電源 | AC220V±10%、DC220V、DC110V、DC24V |
| 電源消耗 | 直流供電<3W；交流供電<4VA |
| 安裝方式 | 標準35mm導軌，底座螺釘安裝 |
| 重量 | 單相約450克，三相約650克 |
| 平均無故障時間 | 大于50000h |
電流變送器多應用于電力、郵電、石油、煤炭、冶金、鐵道、市政等部門的電氣裝置、自動控制以及調度系統，各種控制系統、樓宇自動化配電網、小區電力監控、工業自動化、智能型配電盤、開關柜的電量采集中，用于DCS對電動機、泵或熱網的中央監控，監視供電線路及其電流。
電流變送器接線圖(左：單相交流電流變送器接線圖/右：三相交流電流變送器接線圖)
交流電流變送器外形尺寸圖
安裝使用前請確認電流變送器規格貼紙上所標示規格與所訂購是否相同。
交流單相電流變送器的輸入電流是否在規格范圍內。
注意產品標簽上的輔助電源信息，輔助電源等級是否正確，極性不可接錯；請務必根據單相電流變送器隨機接線圖接線。
交流單相電流變送器輸入接CT的二次輸出端。
交流電流變送器在有強磁干擾的環境中使用時，請注意輸入線的屏蔽，輸出信號應盡可能短。集中安裝時，***小安裝間隔不應小于10mm；
ZYD-AI系列交流電流變送器內部未設置防雷擊電路，當變送器輸入、輸出饋線暴露于室外惡劣氣候環境之中時，應注意采取防雷措施；
單相電流變送器為一體化結構，不可拆卸，同時應避免碰撞和跌落；
單相電流變送器采用阻燃ABS塑料外殼封裝，外殼極限耐受溫度為+75℃，受到高溫烘烤時會發生變形，影響產品性能。產品請勿在熱源附近使用或保存，請勿把產品放進高溫箱內烘烤；
單相電流變送器在出廠前均經過嚴格檢驗和質量控制，如發現工作不正常，懷疑內部模塊有故障，請及時與附近的代理商，辦事處或直接與本公司技術支持熱線聯系。
單相電流變送器從發貨之日起十二個月以內，正常使用過程中出現產品質量問題均由本公司免費維修或更換，請勿拆卸或改裝變送器。
ZYD-AI交流電流變送器，通過交流單相電流的信號轉換，與輸入的交流電流成比例的直流電流或直流電壓，更便于遠距離傳輸，使遠處的監控裝置或監控儀表，能方便的接收精確的電流信號。
交流電流變送器工作原理
交流單相電流變送器原理是可以直接將被測主回路單相或三相交流電流轉換成按線性比例輸出的DC4～20mA（通過250Ω 電阻轉換DC 1～5V或通過500Ω電阻轉換DC2～10V）恒流環標準信號，連續輸送到接收裝置（計算機或顯示儀表）的電流變送設備。
由于電流是反映電力系統負載大小的zui重要的指標，所以，交流單相電流變送器是電力監控系統中采用zui多的自動化儀表。
如何選擇電流變送器，是能否準確檢測和轉換交流電流的關鍵。如果不能合理的選擇合適的電流變送器，將造成今后監控系統的誤差和失真。
交流電流變送器使用說明
單相電流變送器模塊安裝
1：信號就近原則，分布式模塊盡量安裝在靠近信號源的地方。
2：模塊必須安裝在遠離強干擾信號的地方，比如開關柜，變頻器等。
3：模塊必須規范固定在柜體內部，不能有移動或者松動，電量模塊必須安裝在絕緣板上。
交流電流變送器外接規范
1：通訊線：RS485通訊線必須用雙絞屏蔽線，屏蔽層嚴格接大地，每根通訊線必須有明確的標識，用線鼻子接入RS485。光纖必須有軟塑套管保護，每根光纖必須有明確的標識。
2：信號線：信號線必須采用屏蔽線，屏蔽層嚴格接地，信號線盡可能短，每根信號線必須有明確的標示。
3：電源接口及電源線：電源線必須用線鼻子接入電源端子，必須嚴格擰緊，電源端子必須嚴格擰緊在模塊上。
4：RS485：通信線嚴格擰緊在RS485接口上，RS485接口必須嚴格擰緊在模塊上。
5：信號端子：必須嚴格擰緊在模塊上。
交流電流變送器走線規范
1：RS485通訊線和信號線不應與強電走在一起,如果要與強電走同一條地溝，必須有專用的屏蔽電線槽，且強電與弱電的距離不得小于300mm。
2：導線穿過金屬板（管）孔時，應在板（管）孔上裝有絕緣護套（出線環或出線套）。
3：導線彎曲時，過渡半徑應為導線直徑的3倍以上，導線束彎曲時也應符合該要求，并圓滑過渡。
4：電線和各接線端子、電氣設備及插頭插座連接時，要留一定的弧度，以利于解連和重新連接。
5：導線連接原則上應通過接頭，視具體情況采用壓接、焊接、插接、繞接等方式。
6：電線槽安裝應牢固，導線要用扎線帶、線卡等以適當間隔可靠固定，防止振動造成損傷。
7：電線電纜出入線槽、線管時必須加以保護，管口應加絕緣套（有油處應耐油）或用絕緣物包扎。
8：屏蔽層應接至機箱外部的專用接地母排或通過連接器外殼接至機箱箱體上。
9：多芯電纜應留有10%或至少2根備用絕緣線芯。連接器中應留有相應數量的備用接點。
10：線槽的出口邊緣必須光滑，不得有尖角和毛刺。
