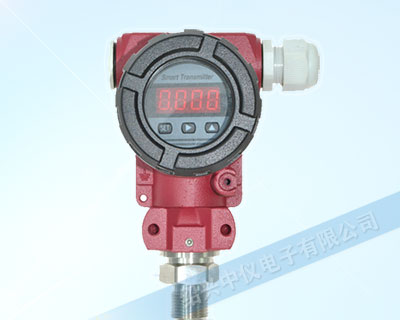

ZYK40擴散硅壓力變送器

更新時間：2026年03月07日，不同批次，ZYK40擴散硅壓力變送器外觀及包裝或許略有不同，出廠前均經過嚴格檢測。

ZYK40擴散硅壓力變送器采用經過計算機自動測試并用激光調阻工藝，進行了寬溫度范圍的零點和靈敏度補償，帶不銹鋼隔離膜片的OEM壓阻式傳感器作為信號測量元件，傳感器信號經過信號處理電路后轉換為標準信號輸出，產品經過了老化及穩定性考核等工藝嚴格篩選，性能穩定。

ZYK40擴散硅壓力變送器適用于石油、化工、冶金、電力、輕工、紡織、建材、水文地質、食品、醫藥、環境控制等行業的過程控制和壓力測量。

選型表

使用對象	液體、氣體或蒸汽與316L不銹鋼兼容的各種介質
測量范圍	表壓：0～10kPa～60MPa，絕壓：0～100kPa～10MPa，負壓：-0.1MPa～2MPa
輸出	4～20mADC、4～20mADC帶顯示、1～5V、0～5V、0～10V
電源	12～30VDC
負載特性	4～20mADC 二線制負載R≤50(V-12)Ω
過載壓力	150%FS
外殼防護	IP65
精度等級	±0.25%、±0.5%
穩定性	±0.2%FS/年
溫度影響	在 -20℃～+70℃范圍內，變化量小于±0.18%/10℃
振動影響	任何方向上振動頻率為20～200Hz時，變化量小于±0.02% FS
沖擊影響	任何方向100G 沖擊11ms 后，變化量小于±0.02% FS
溫度范圍	環境溫度 -20℃～+70℃；標準介質溫度 -20℃～+80℃
電氣連接	M12×1.5、M14×1.5、M20×1.5、G1/2 G1/4 NPT1/2、NPT1/4、R1/2 R1/4、PT1/2、PT1/4、其它訂貨提供螺紋規格

二線制4～20mA DC 輸出的變送器電氣連接、三線制 0/1V～5/10VDC 輸出的變送器與數顯表的接線方法。

擴散硅壓力變送器接線圖

圖：擴散硅壓力變送器接線圖

安裝規范：

⑴ 產品垂直安裝于現場壓力接口。

⑵ 露天安裝時，應盡量把擴散硅壓力變送器置于通風干燥處，避免強光直接照射和雨淋，否則將會使性能變差或出現故障。

⑶ 安裝于多雷地區時，在現場應加裝防雷擊保護裝置，并確保產品及電源可靠接地，可降低雷電對變送器損壞概率。

⑷ 若安裝完成后發現變送器無輸出或者輸出異常，請檢查：

1、電氣連接是否準確，是否牢固；

2、供電電壓是否過低以及負載電阻是否過大。

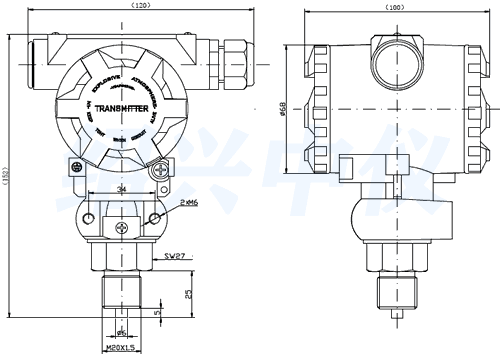

擴散硅壓力變送器安裝

ZYK40系列擴散硅壓力變送器結構圖

選型，價格，工作原理，技術知識，應用方案，接線方法，使用說明...

擴散硅壓力變送器是一種常見的壓力測量設備，廣泛應用于化工、石油、制藥、食品等行業的壓力測量及控制領域。其工作原理是利用壓力作用于硅元件使其產生應變，再將應變信號轉換成電信號輸出。

擴散硅壓力變送器原理

1.高精度：硅元件的應變靈敏度高，能夠測量高精度的壓力信號。

2.高穩定性：硅元件的穩定性好，具有良好的溫度補償能力。

3.耐高溫：擴散硅壓力變送器的測量范圍可達到400℃，能夠適應高溫環境的測量需求。

4.防腐性強：擴散硅壓力變送器的測量腔室采用不銹鋼或陶瓷材料，能夠抵抗腐蝕和腐蝕性介質的侵蝕。

5.體積小：擴散硅壓力變送器體積小，結構緊湊，易于安裝和維護。

擴散硅壓力變送器適用于液體、氣體等介質的壓力測量，并廣泛應用于石油、化工、制藥、食品等行業的自動化控制系統中。在工程應用中，需要根據具體的測量場合選擇合適的擴散硅壓力變送器型號和規格，并合理設置測量參數，以保證測量精度和穩定性。

擴散硅壓力變送器應用領域

1.工業現場過程壓力檢測與控制

2.船舶及航海系統

3.飛機及航空系統

4.空分設備及熱電、水電機組

5.輸氣、輸油管道

6.鍋爐管道壓力控制
